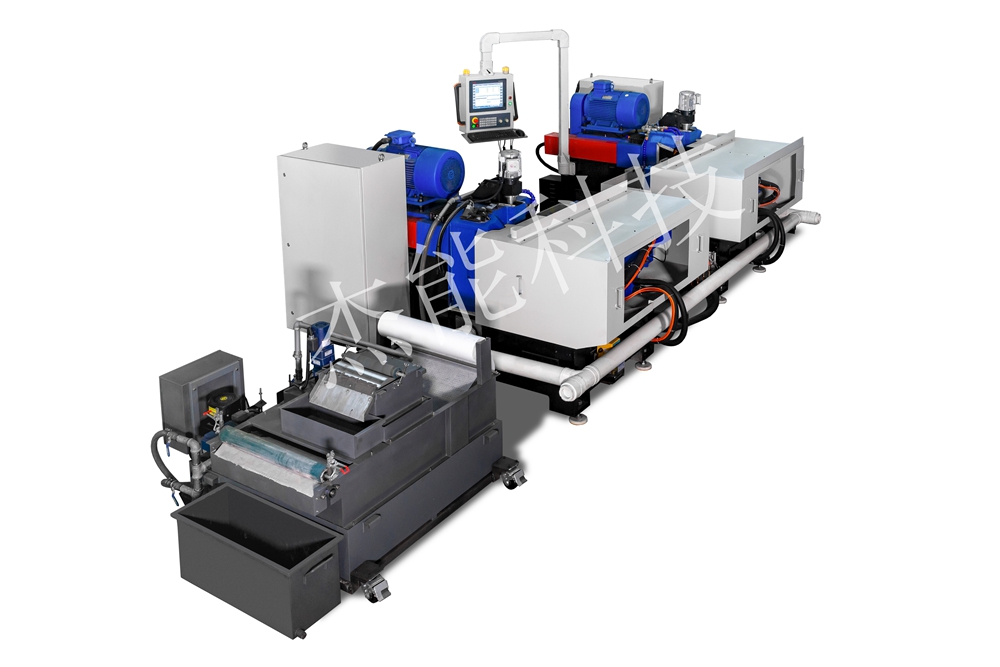

產品名稱：多功能磨床
型 號：JSG-F

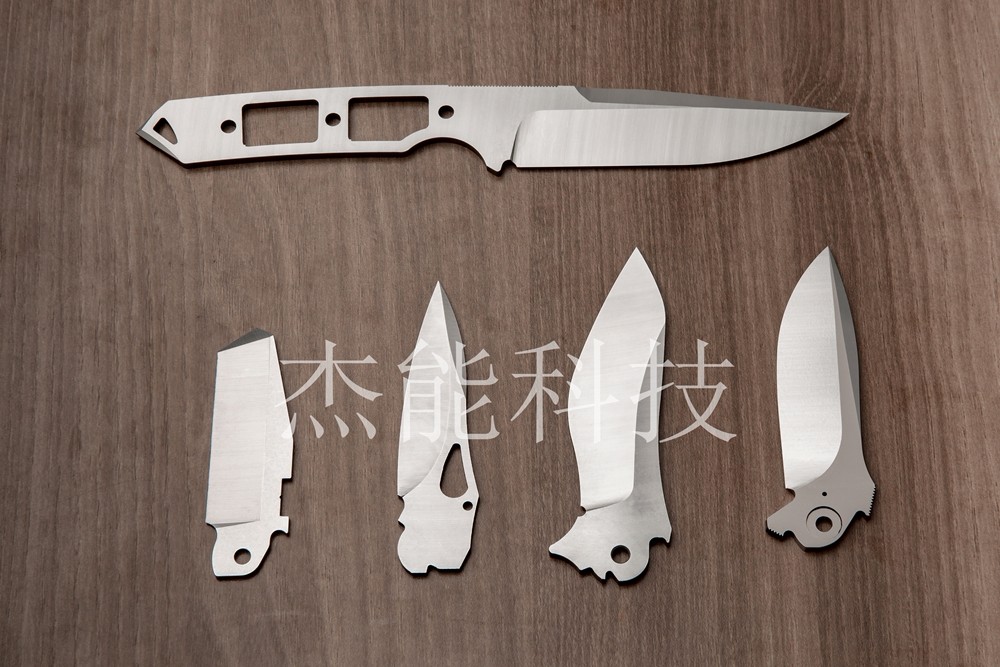

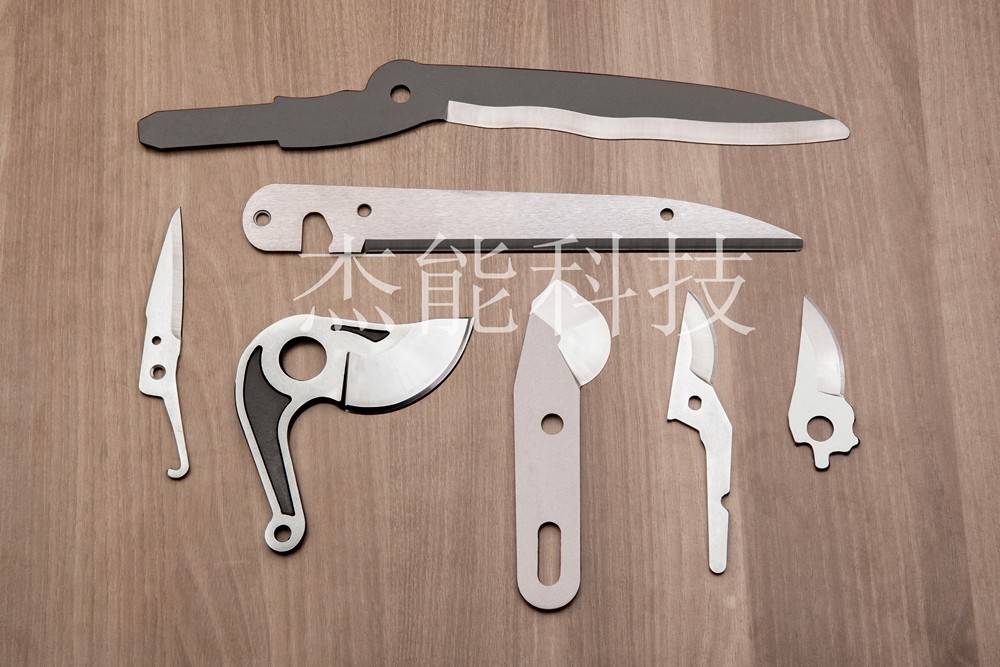

加工范圍廣，適用于各種廚房刀、戶外刀、園藝剪、廚房剪、工具剪、手工鋸類等磨削加工。
■ 高剛性機體結構。
■ 三軸精密直線滾柱線軌XYZ軸（35/35/30mm）
■ AB軸采用精密分度機構
■ 皮帶式專用磨床主軸，功率11 kw \15 kw \18.5 kw \22kw
■ XYZ行程400 mm *190mm*160 mm
■ AB軸分度180°*270°
■ 快速位移36*36M/ mm
■ 砂輪形式：筒形砂輪（?450 /350mm *125mm）
■ 工作臺磨削長度400mm
■ 旋轉工作臺尺寸?200mm
■ 精密砂輪磨損檢測自動補償裝置
■ 可選配砂輪自動成型修整裝置
■ 可選配自動上下料系統
| 產品型號 | JSG-460F | JSG-350F |
| 工作臺行程 | 400mm | 400mm |
| 磨削最小R角 | / | / |
| 磨削最小R角 | 450mm *120mm | 450 mm *120mm |
| 砂輪盤至工作面距離 | 250mm | 220 mm |
| 控制系統 | Genon/ Rexroth | Genon/ Rexroth |
| 控制軸速 | 五軸 | 五軸 |
| 主軸電機 | 11 kw /15kw/18.5 kw /22 kw | 11 kw /15kw/18.5 kw |
| 伺服電機 | 松下/安川/匯川/ Rexroth | 松下/安川/匯川/ Rexroth |
| 主軸轉速 | 1350/1500rpm | 1500/1650rpm |
| 主軸連結方式 | 皮帶式 | 皮帶式 |
| 主軸軸承外徑 | ?200mm | ?200mm |
| 工作臺快速位移速度 | 30M/min | 30 M/min |
| 切削進給速度 | 1-15000mm/min | 1-15000mm/min |
| 滾珠螺桿規格 | ?32 P12，C3精密級 | ?32 P12，C3精密級 |
| 螺桿軸承支承 | 精密軸承 | 精密軸承 |
| 自動潤滑系統 | 油脂容積式 4L | 油脂容積式4L |
| 整機最高容量 | 35Kva | 30 Kva |
| 氣壓需求 | 5-8 Kg/cm2 | 5-8 Kg/cm2 |
| 設備尺寸 | 4200*3000*2000 mm | 4200*3000*2000 mm |
| 設備重量 | 2800KG | 2600KG |
