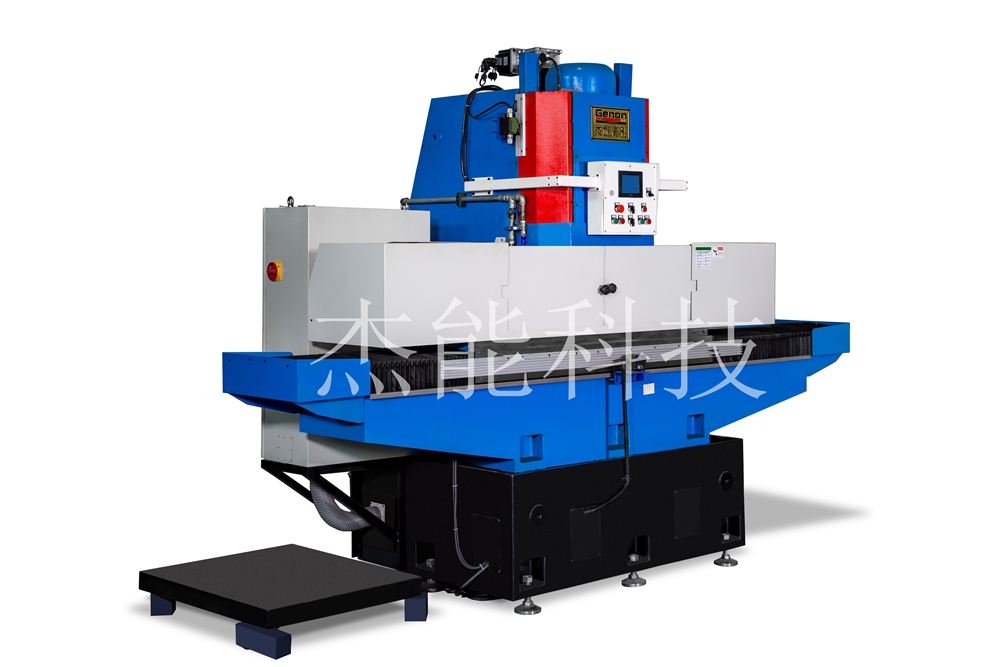

產品名稱：立式平面磨床
型 號：JPF

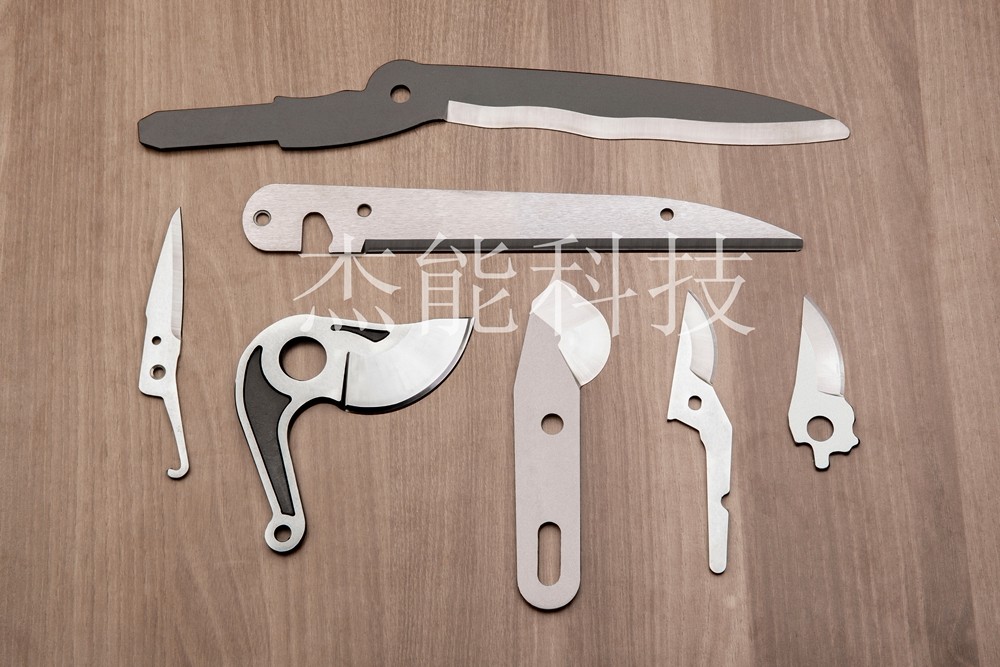

功能及用途：適用于磨削平面或圓錐表面的各種零件，如剪刀、小刀、園林剪、工具等
■高剛性機體結構，人字型立柱式結構
■兩軸精密直線滾柱線軌XZ軸（45mm）
■直聯式專用磨床主軸，功率22kw
■XZ行程1500 mm *300mm
■快速位移36*25M/ mm
■砂輪形式：筒形砂輪（?350 mm *125mm）
■工作臺磨削長度1200mm
■精密可調式對刀儀
■半罩式鈑金
| 產品型號 | JPF-350B | JPF-350C |
| 工作臺行程 | 1500mm | 800mm |
| 工作臺角度 | / | / |
| 工作臺尺寸 | 1500*270 mm | 800*240 mm |
| 砂輪盤端面至工作面距離 | 175 mm | 175 mm |
| 控制系統 | Genon/ Rexroth | Genon/ Rexroth |
| 控制軸速 | 兩軸 | 兩軸 |
| 主軸電機 | 18.5KW | 15KW |
| 伺服電機 | 松下/安川/匯川/ Rexroth | 松下/安川/匯川/ Rexroth |
| 主軸轉速 | 1000/1500/3000rpm | 1000/1500/3000rpm |
| 主軸連結方式 | 直聯式 | 直聯式 |
| 主軸軸承外徑 | ?200mm | ?180mm |
| 工作臺快速位移速度 | 30 M/min | 30 M/min |
| 切削進給速度 | 1-15000 mm/min | 1-15000 mm/min |
| 滾珠螺桿規格 | Φ40 P20，C3精密級 | Φ32 P20，C3精密級 |
| 螺桿軸承支承 | 精密軸承 | 精密軸承 |
| 自動潤滑系統 | 油脂容積式 4L | 油脂容積式2L |
| 整機容量 | 30 Kva | 20 Kva |
| 氣壓需求 | 5-8 Kg/cm2 | 5-8 Kg/cm2 |
| 設備尺寸 | 4000*1800*2800mm | 2000*1200*1800mm |
| 設備重量 | 6800KG | 3500KG |
