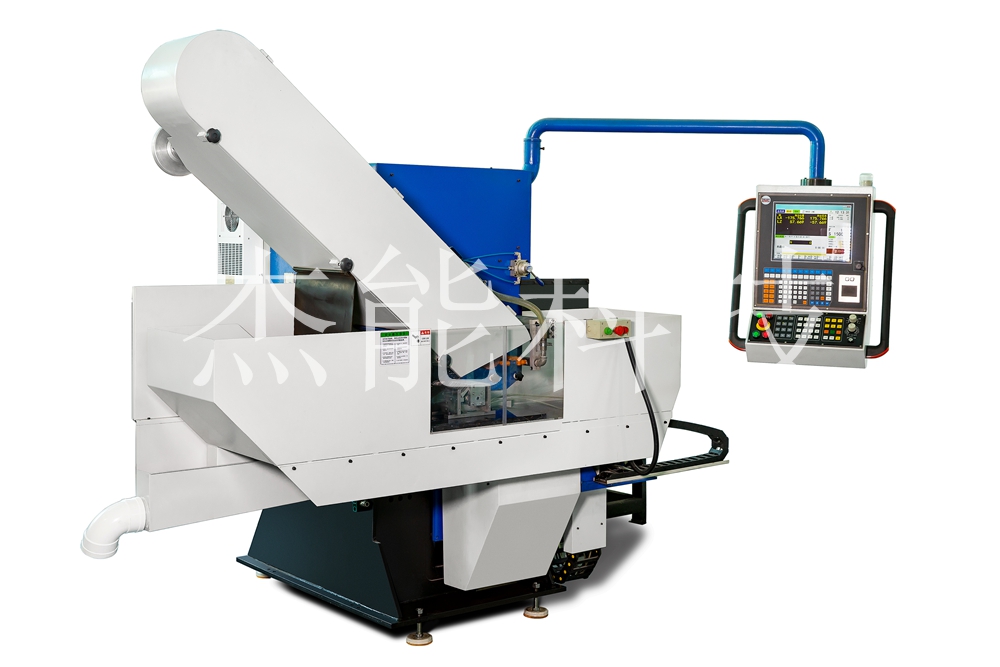

產品名稱：刀背磨床
型 號：JBM
功能及用途：用于刀、剪、手工具、鑷子等工件的輪廓磨削
■高剛性機體結構
■三軸導軌采用表面淬火后磨削工藝
■皮帶式專用磨床主軸，功率11kw
■XYZ軸行程500 mm *50 mm *300mm
■快速位移30*20M/ mm
■砂帶形式：斜臂支承張緊式
■砂帶規格：2300 mm *200mm
■精密砂輪磨損檢測自動補償裝置
| 產品型號 | JBM-200 | JBM-050 |
| 工作臺行程 | 500mm | 300mm |
| 磨削最小R角 | 50 | 20 |
| 工作臺尺寸 | 800mm *240mm | 500 mm *200 mm |
| 主軸中線至工作面距離 | 275 mm | 180 mm |
| 控制系統 | Genon/ Rexroth | Genon/ Rexroth |
| 控制軸速 | 三軸 | 三軸 |
| 主軸電機 | 11KW | 5.5KW |
| 伺服電機 | 松下/安川/匯川/ Rexroth | 松下/安川/匯川/ Rexroth |
| 主軸轉速 | 0-6000rpm | 0-12000rpm |
| 主軸連結方式 | 皮帶式 | 直聯式 |
| 主軸軸承外徑 | ?120mm | ?80mm |
| 工作臺快速位移速度 | 30M/min | 30 M/min |
| 切削進給速度 | 1-10000 mm/min | 1-12000 mm/min |
| 滾珠螺桿規格 | ?32 P12，C3精密級 | ?25 P12，C3精密級 |
| 螺桿軸承支承 | 精密軸承 | 精密軸承 |
| 自動潤滑系統 | 油脂容積式 4L | 油脂容積式2L |
| 整機容量 | 20 Kva | 10 Kva |
| 氣壓需求 | 5-8 Kg/cm2 | 5-8 Kg/cm2 |
| 設備尺寸 | 2300*1850*2300 | 1800*1200*1800 |
| 設備重量 | 2500KG | 1500KG |
