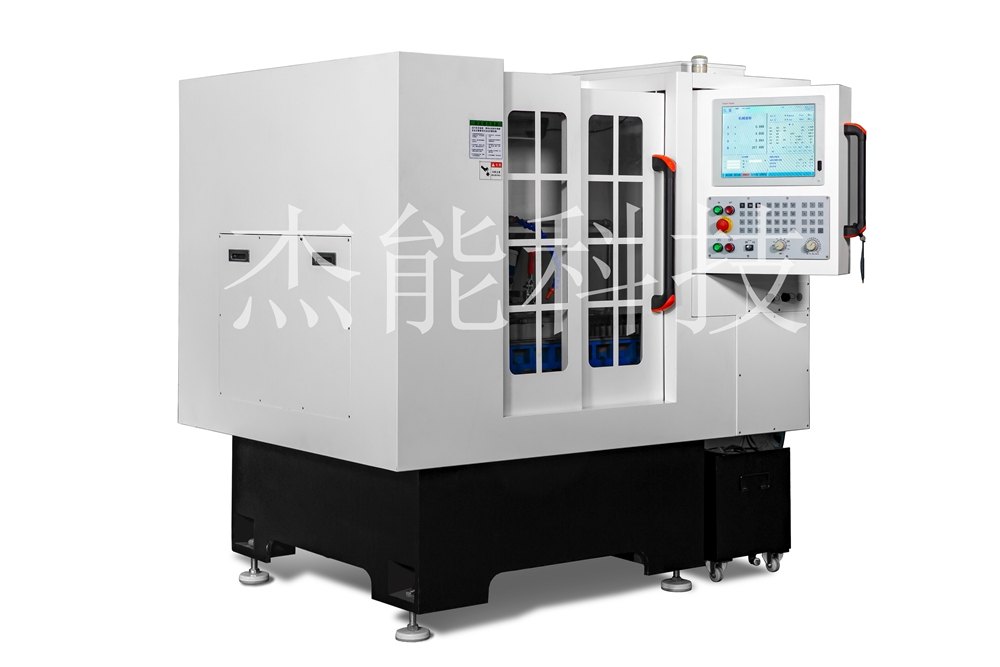

產品名稱：鋸齒磨床
型 號：JGW
功能及用途：用于圓盤鋸、手工鋸、鋸齒狀邊緣的垂直及分度磨削。
■高剛性機體結構，擺臂式A/Y軸結構
■精密直線滾柱線軌X/Y軸，精密圓弧導軌A軸，精密分度B軸
■皮帶式專用磨床主軸，功率2.2kw
■XY行程600 mm *50mm，AB軸分度180°*45°
■快速位移36*25M/ mm
■砂輪形式：金鋼石砂輪（?170 mm ）
■工作臺磨削長度600mm
| 產品型號 | JGW-5017 | JGW-4012 |
| 工作臺行程 | 600mm | 400mm |
| 磨削最小R角 | / | / |
| 工作臺尺寸 | 600mm *200mm | 400 mm *160mm |
| 主軸中線至工作面距離 | 120 mm | 80 mm |
| 控制系統 | Genon/ Rexroth | Genon/ Rexroth |
| 控制軸速 | 四軸 | 四軸 |
| 主軸電機 | 2.2KW | 1.5KW |
| 伺服電機 | 松下/安川/匯川/ Rexroth | 松下/安川/匯川/ Rexroth |
| 主軸轉速 | 0-6000rpm | 0-8000rpm |
| 主軸連結方式 | 皮帶式 | 皮帶式 |
| 主軸軸承外徑 | ?65mm | ?50mm |
| 工作臺快速位移速度 | 36M/min | 36 M/min |
| 切削進給速度 | 1-15000 mm/min | 1-15000 mm/min |
| 滾珠螺桿規格 | ?20 P10，C3精密級 | ?20 P10，C3精密級 |
| 螺桿軸承支承 | 精密軸承 | 精密軸承 |
| 自動潤滑系統 | 油脂容積式 2L | 油脂容積式2L |
| 整機容量 | 10 Kva | 8 Kva |
| 氣壓需求 | 5-8 Kg/cm2 | 5-8 Kg/cm2 |
| 設備尺寸 | 1750*1500*1650 | 1200*1000*900 |
| 設備重量 | 1500KG | 1200KG |
