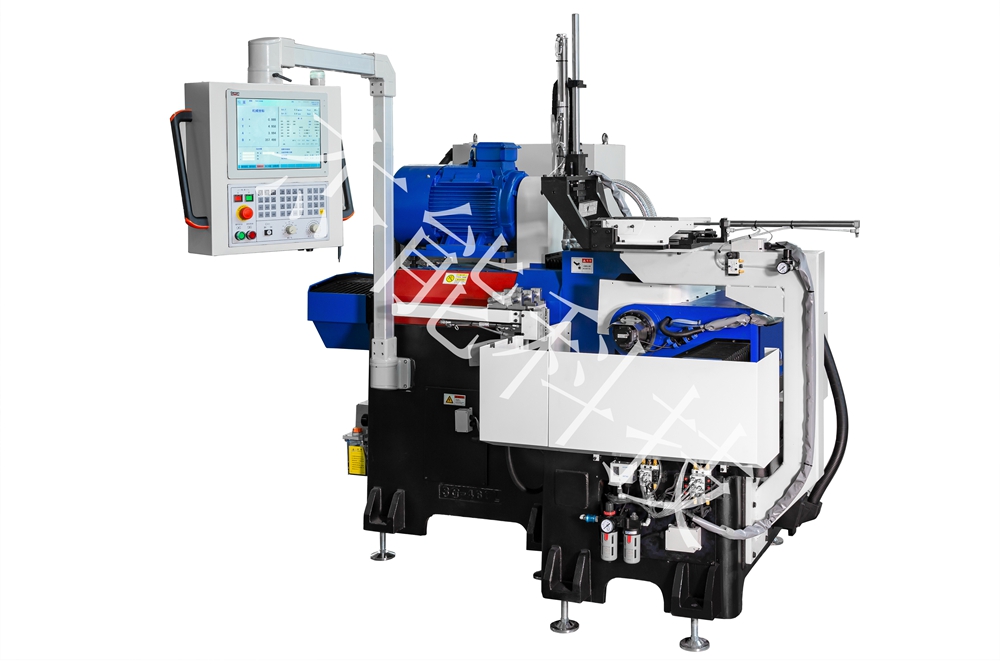

產品名稱：圓弧磨床
型 號：JAG

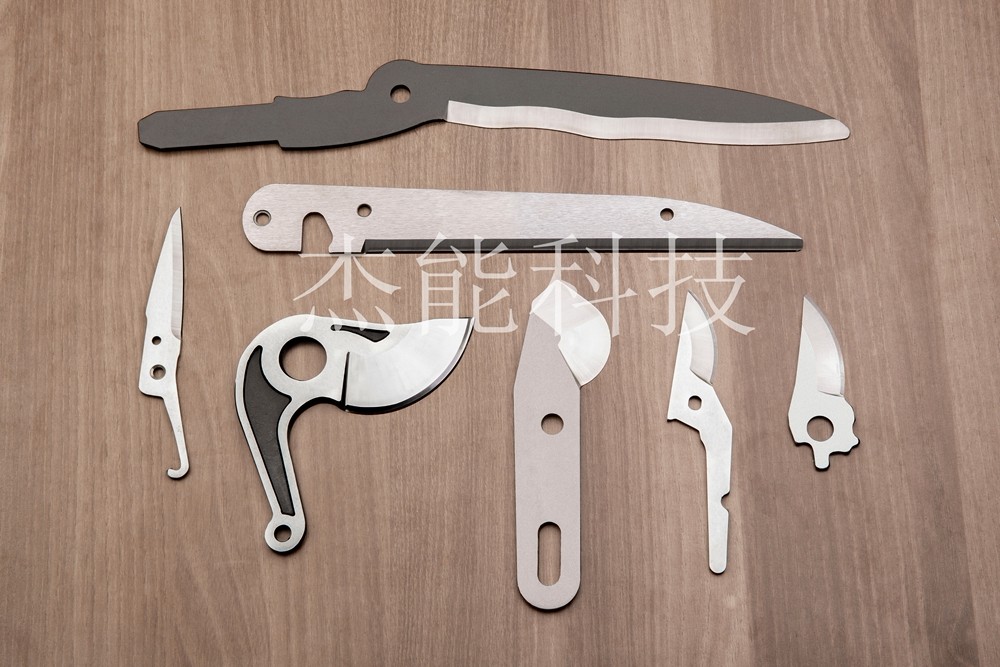

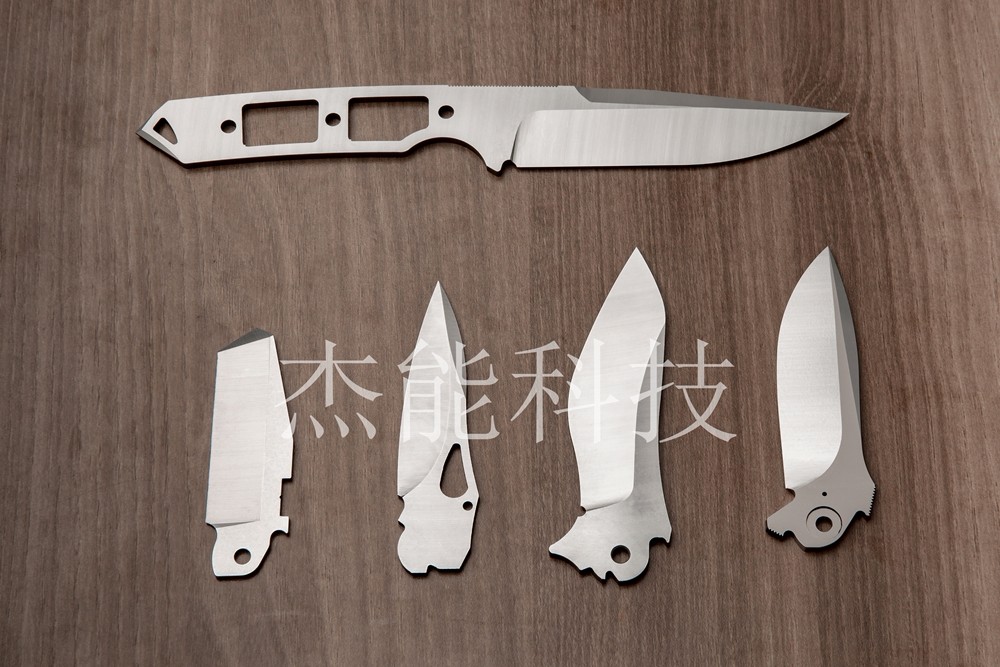

功能及用途：適用于修枝機、樹籬剪、軸類、手動工具、圓刀、水管剪等類似零件的彎刀磨削。
■高剛性機體結構
■四軸導軌采用表面淬火后磨削工藝
■皮帶式專用磨床主軸，功率11 kw /15kw/18.5 kw /22 kw
■XY軸行程400 mm *190mm
■AB軸分度270°*180°
■快速位移30*30M/ mm
■砂輪形式：筒形砂輪（?450 /350mm *125mm）
■工作臺尺寸?200mm
■精密砂輪磨損檢測自動補償裝置
■可選配砂輪自動成型修整裝置
■可選配自動上下料系統
| 產品型號 | JAG-460 | JAG-350 |
| 工作臺行程 | 400mm | 400mm |
| 磨削最小R角 | / | / |
| 工作臺尺寸 | ?200mm | ?200mm |
| 砂輪盤至工作面距離 | 200 mm | 200 mm |
| 控制系統 | Genon/ Rexroth | Genon/ Rexroth |
| 控制軸速 | 四軸/五軸 | 四軸/五軸 |
| 主軸電機 | 11 kw /15kw/18.5 kw /22 kw | 11 kw /15kw/18.5 kw |
| 伺服電機 | 松下/安川/匯川/ Rexroth | 松下/安川/匯川/ Rexroth |
| 主軸轉速 | 1350/1500rpm | 1500/1800 rpm |
| 主軸連結方式 | 皮帶式 | 皮帶式 |
| 主軸軸承外徑 | ?200mm | ?200mm |
| 工作臺快速位移速度 | 30M/min | 30 M/min |
| 切削進給速度 | 1-15000 mm/min | 1-15000 mm/min |
| 滾珠螺桿規格 | ?32 P12，C3精密級 | ?32 P12，C3精密級 |
| 螺桿軸承支承 | 精密軸承 | 精密軸承 |
| 自動潤滑系統 | 油脂容積式 4L | 油脂容積式4L |
| 整機最高容量 | 35 Kva | 30 Kva |
| 氣壓需求 | 5-8 Kg/cm2 | 5-8 Kg/cm2 |
| 設備尺寸 | 2000*2500*2000 | 1700*2000*1600 |
| 設備重量 | 2800KG | 2600KG |
